柔印网纹辊

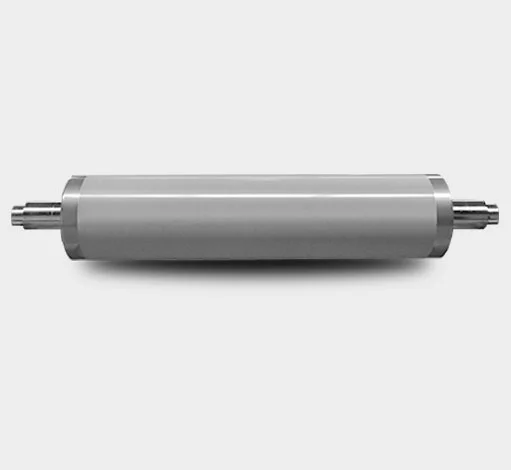

激光雕刻陶瓷网纹辊，用网穴储存并传递油墨
- 直径
- 20–500 mm
- 长度
- 可达5,500 mm
- 线数
- 60–1,500 LPI
结构与资料
配置资料包括六边形、四方形、斜线形和定制网形
该产品页明确提供网孔容积出厂检测报告
产品 · 01 / 09
陶瓷网纹辊
从柔印传墨到上光、涂胶与膜类涂布，网纹辊的用途由接触介质、网穴和辊体结构共同决定
- 工作位置
- 印刷单元内 · 传墨
- 关注
- 传墨与涂布
- 条目
- 12 项
- 相关指南
- 线数与容积，先弄清各自的角色 · 看起来干净，不等于网穴干净 · 墨色不稳，从记录变化开始
目录
具体产品与配套
型号与常显规格在前，结构与资料可逐项展开
下列范围来自相应产品资料，不同上限不能叠加为同一规格，具体尺寸、工况与配置需一起确认
网纹辊与辊体结构
7 项
上光网纹辊

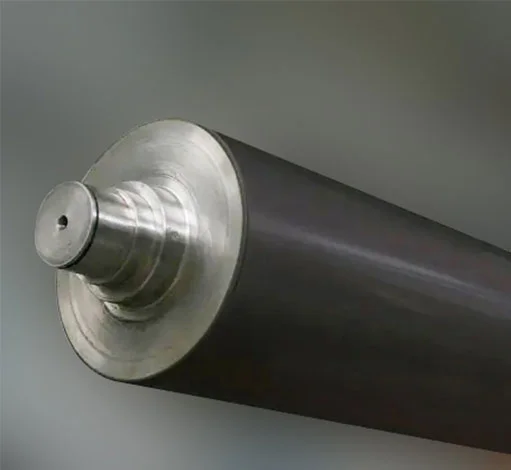

用于上光单元的激光雕刻陶瓷网纹辊
结构与资料
应用对象包括水性光油与UV光油
上光材料的黏度与网孔容积需要放在同一应用中讨论；支持设备配套与既有上光方式改造

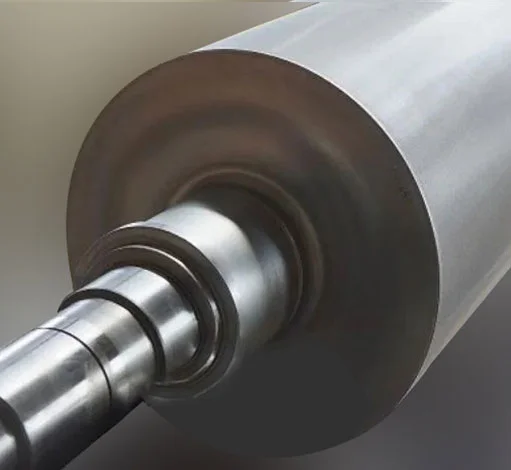

涂胶网纹辊
用于涂胶复合、贴面等环节的陶瓷或镀铬网纹辊
- 直径
- 20–500 mm
- 长度
- 可达5,500 mm
- 线数
- 60–1,500 LPI
- 容积
- 0.4–24 BCM
结构与资料
表面材质包括陶瓷和镀铬两种选择
网形包括六边形、四方形、棱台形、斜线形及定制网形，容积与线数分别列示

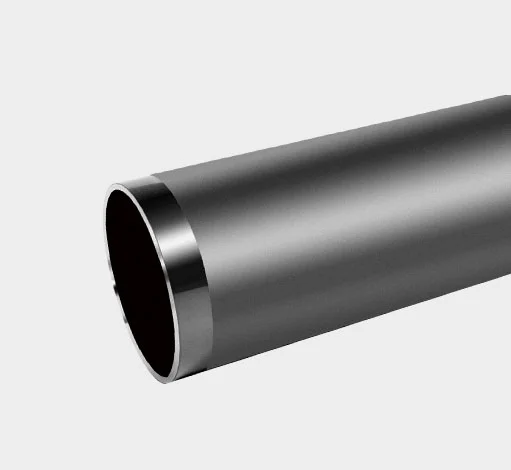

套筒网纹辊
以可装卸套筒形式实现传墨的陶瓷网纹辊
结构与资料
结构包括可压缩内层、玻璃钢等复材中层及覆铝外层，外表面喷涂陶瓷后雕刻网穴
装卸利用压缩空气作用于内层，停止供气后套筒固定于芯轴；两端配置保护金属环
轻质网纹辊

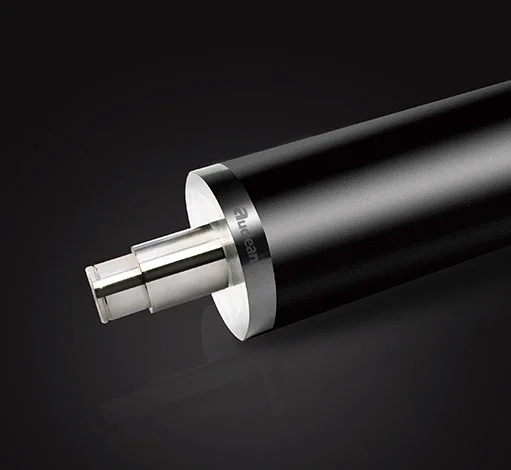

以碳纤维复合材料作为辊体的轻质网纹辊
结构与资料
辊体采用碳纤维复合材料，外部陶瓷表面承担网穴与传墨功能
轻量化设计涉及自重与旋转惯量，整辊还需结合支承、挠度和工作转速讨论
微凹涂布网纹辊

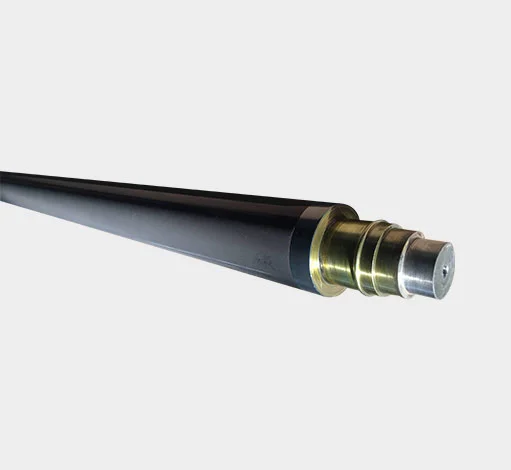

面向膜类精密涂布的微凹涂布网纹辊
结构与资料
配置资料包括陶瓷涂层、激光雕刻、精细研磨三个制造环节
使用立体扫描显微镜测量网穴容积，应用对象包括隔膜与背板等膜类涂布
套筒网纹辊基辊

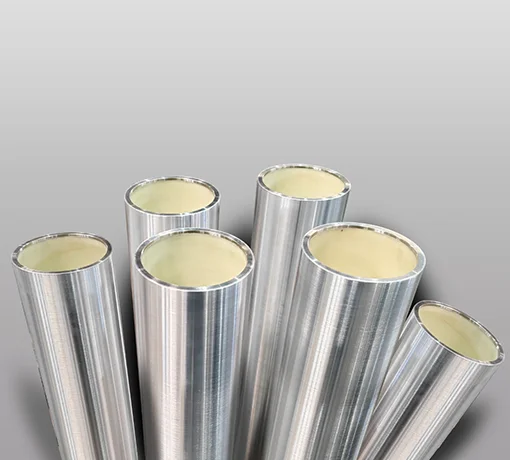

为套筒网纹辊提供外层与内胆组合的基辊
结构与资料
一种配置包括铝合金外层、玻璃钢层、衬垫层与FiberP内胆
另一种采用复合材料外层、衬垫层与FiberP内胆；两端配有不锈钢保护环
观察、储运与保护
5 项
网纹辊光学显微镜
用于观察网纹辊网穴的便携式光学显微镜
- 倍率
- 200X/400X
- 长度刻度
- 0.005 mm/格
- 深度刻度
- 0.001 mm
结构与资料
铝合金结构，配内置LED光源与充电式锂电池
提供200X/400X倍率，可选磁性底座
长度方向刻度与深度方向刻度分别列示；刻度分辨率不等于网穴容积测量精度
网纹辊存取车

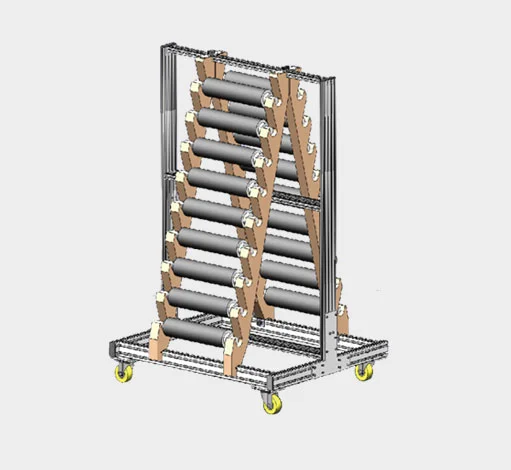

面向窄幅网纹辊的存取与储运车
结构与资料
使用人字形木支架组织辊体存放
套筒网纹辊储运车

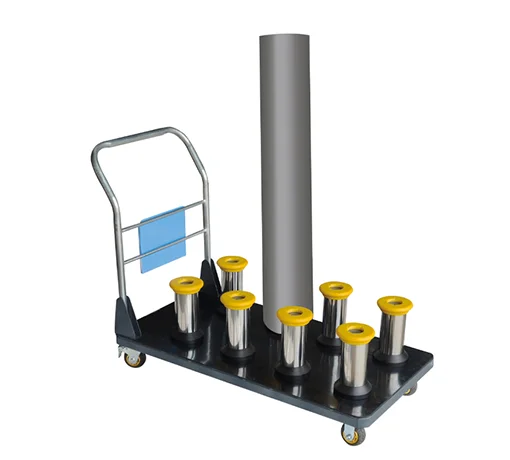

用于套筒网纹辊立式存放与移动的储运车
结构与资料
配置防晃设计、钢制结构、双轴承胶轮与止位锁紧脚轮
储存形式与脚轮锁止属于不同功能，需结合套筒尺寸与现场路径确认

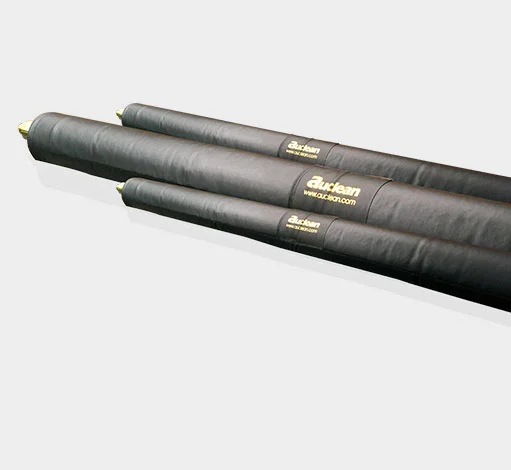

网纹辊保护套
为网纹辊搬移过程提供缓冲防护的保护套
结构与资料
产品围绕辊面碰撞防护
可按网纹辊尺寸定制
套筒网纹辊保护套

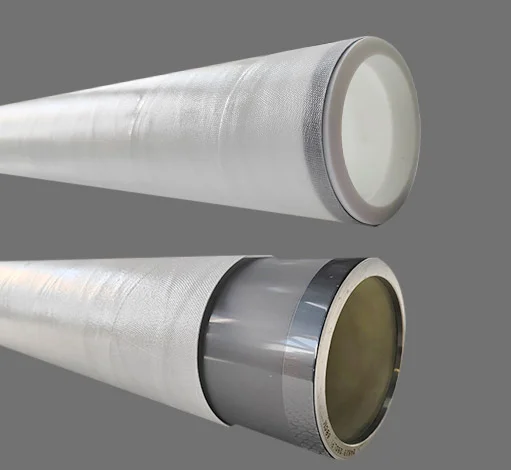

按尺寸定制的玻璃钢复合材料套筒网纹辊保护套
结构与资料
服务于套筒网纹辊更换与搬运过程
保护对象是陶瓷辊面；保护套本身不是传墨或贴版套筒
读图与读表
应用、结构与网形，分开读
先按介质与任务分清四类网纹辊，再看套筒式与轻质辊体的层次；网形是网穴的几何，线数与容积另列
| 对象 | 资料所列介质或任务 | 表面 | 网形 | 资料中的参数 | 检测与记录 |
|---|---|---|---|---|---|
| 柔印网纹辊 | 介质：油墨 | 激光雕刻陶瓷 | 六边形、四方形、斜线形、定制 | 直径 20–500 mm 长度可达 5,500 mm 线数 60–1,500 LPI | 网孔容积出厂检测报告 |
| 上光网纹辊 | 介质：水性光油、UV 光油 | 激光雕刻陶瓷 | — | — | — |
| 涂胶网纹辊 | 任务：涂胶复合、贴面 | 陶瓷或镀铬 | 六边形、四方形、棱台形、斜线形、定制 | 直径 20–500 mm 长度可达 5,500 mm 线数 60–1,500 LPI 容积 0.4–24 BCM | — |
| 微凹涂布网纹辊 | 任务：隔膜与背板等膜类涂布 | 陶瓷涂层、激光雕刻、精细研磨 | — | — | 立体扫描显微镜测量网穴容积 |
- 陶瓷表面，雕刻网穴
- 铝外层
- 玻璃钢等复材中层
- 可压缩内层
- 铝合金外层
- 玻璃钢层
- 衬垫层
- FiberP 内胆
- 复合材料外层
- 衬垫层
- FiberP 内胆
- 陶瓷表面，承担网穴与传墨
- 碳纤维复合材料辊体
六边形
四方形
斜线形
棱台形
定制网形按应用另行确认
产品说明
工作原理与选择条件
先分清应用，再读网穴参数
柔印网纹辊面向油墨传递；上光网纹辊面向水性或UV光油；涂胶网纹辊用于复合和贴面等环节；它们都使用网穴，但介质和工艺任务不同
资料在柔印与涂胶产品中列出线数与网形，在涂胶产品中另列容积BCM；微凹产品则说明使用立体扫描显微镜测量网穴容积；线数、网形、容积与实际涂布任务需要分别阅读
轴式、套筒式与轻质辊体
套筒网纹辊以可装卸筒体替代整支辊体更换；资料所述结构包括可压缩内层、复材中层、铝外层以及用于雕刻的陶瓷表面，装卸使用压缩空气
轻质网纹辊采用碳纤维复合材料辊体；套筒式描述装配形式，轻质描述辊体材料方向；阅读产品时应将结构形式与材料分开
表面工作，辊体支承
陶瓷或镀铬表面、网穴形状与容积属于接触和传递层；内胆、复材层与保护环属于装配和支承结构
套筒网纹辊基辊资料列出铝合金外层或复材外层两种组合，两端均设不锈钢环；套筒网纹辊用于传墨，贴版套筒承载印版
清洗与检查要连起来
柔印网纹辊提供网孔容积出厂检测报告；使用中清洗维护服务会对辊面状态和清洗前后进行显微摄影记录，并形成维护报告
光学显微镜、保护套与储运车分别服务于观察、搬移保护和存放；它们和清洗设备承担不同工作
怎样读规格
柔印网纹辊资料列出直径20–500 mm、长度可达5,500 mm、线数60–1,500 LPI；涂胶网纹辊另列0.4–24 BCM；它们是各产品的资料范围，不能把最大直径、最大长度、最高线数与最大容积当成一项组合规格
实际规格还包括接口、面长、工作介质与目标效果；参数表可作为讨论起点，最终组合需按具体应用确认
