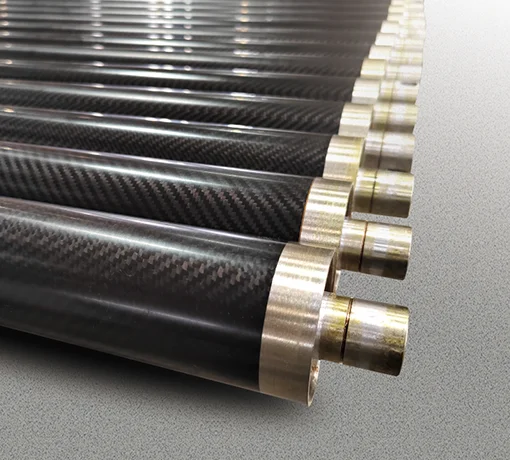

碳纤维轻量化复合辊/筒
以碳纤维复合材料制作辊体，按载荷、转速与接口条件讨论结构
- 直径
- 50–800 mm
- 长度
- 可达8,000 mm
- 壁厚
- 1–30 mm
- 耐温资料
- 常规−50°C至120°C；特殊定制可达180°C
结构与资料
碳纤维复合材料构成辊体，轴头可选普通碳钢、不锈钢、合金钢或铝合金
辊面可配置复合涂层、陶瓷、硬铬、铜、不锈钢、铝合金，以及三元乙丙、丁腈或聚氨酯等包覆材料
菱形槽属于可提供的表面设计选项；订购条件还包括力学性能、载荷、转速、扭矩、温度与耐溶剂要求
产品 · 06 / 09
轻量化复合材料辊
碳纤维辊、导辊、气胀轴与管材承担不同工作；轻量化需要落在结构与工况中，表面配置也需要单独选择
- 工作位置
- 辊体结构 · 多种设备
- 关注
- 材料、结构与表面
- 条目
- 6 项
- 相关指南
- 复合材料辊：材料、铺层与表面
- 样册
- 柔印配套样册 PDF · 复合材料样册 PDF
目录
具体产品与配套
型号与常显规格在前，结构与资料可逐项展开
下列范围来自相应产品资料，不同上限不能叠加为同一规格，具体尺寸、工况与配置需一起确认
辊、导辊与管材
4 项

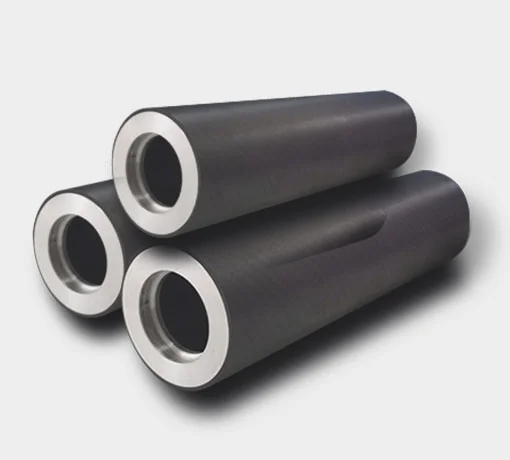

碳纤维导辊
用于设备导引环节的碳纤维复合材料导辊
结构与资料
设计关注自重、转动惯量、挠度与临界转速
材料方向的优势需要落实到辊体尺寸、支承和实际运行条件

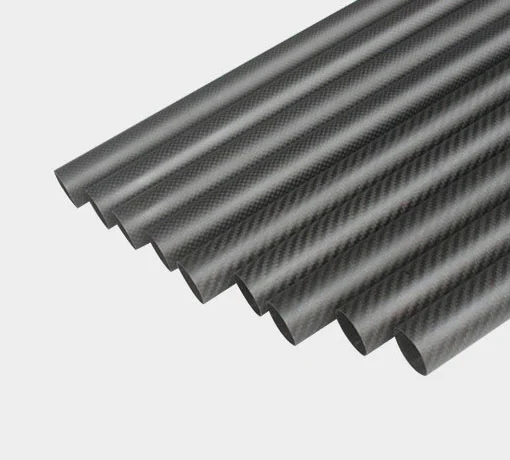

碳纤维复合材料管
可通过编织或缠绕成型的碳纤维复合材料管
- 直径
- 20–800 mm
- 长度
- 可达8,000 mm
- 壁厚
- 1–30 mm
- 公差
- ±0.1 mm（产品资料未明确测量项目）
- 耐温资料
- 常规−50°C至120°C；特殊定制可达180°C
结构与资料
通过编织与缠绕形成碳纤维复合材料管
表面形式包括3K斜纹、3K平纹、UD黑色，可选亮光或哑光
直径、长度、壁厚与表面形式分别描述几何尺寸和外观，结构铺层另按工况设计

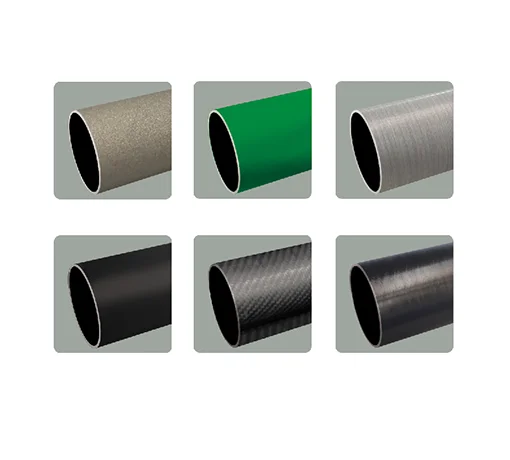

其它复合材料辊
碳纤维辊体可按接触材料与工况配置表面
- 耐温资料
- 常规−50°C至120°C；特殊定制可达180°C
结构与资料
配置资料包括陶瓷、硬铬、铜、不锈钢及多种包胶材料
防粘是其中一种表面配置，不同表面分别对应接触材料和工作介质
气胀轴与储能飞轮
2 项

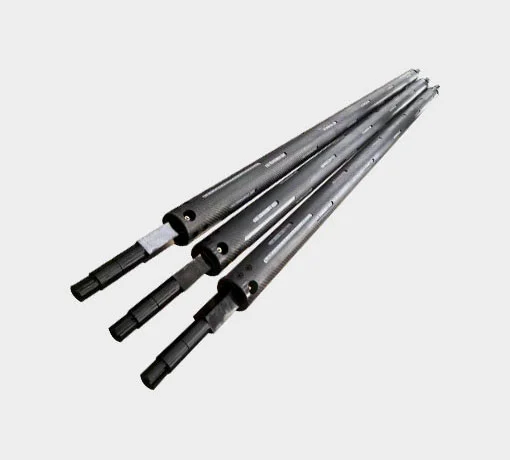

碳纤维气胀轴
用于收放卷的凸键式碳纤维气胀轴
- 直径
- 3–12英寸
- 长度
- 可达4,000 mm
- 壁厚
- 5–30 mm
- 耐温资料
- 常规−50°C至120°C；特殊定制可达180°C
结构与资料
碳纤维轴体配合圆周等分错开的键条
铝制凸键或橡胶键、橡胶内胆与快速充排气气嘴共同构成气胀机构

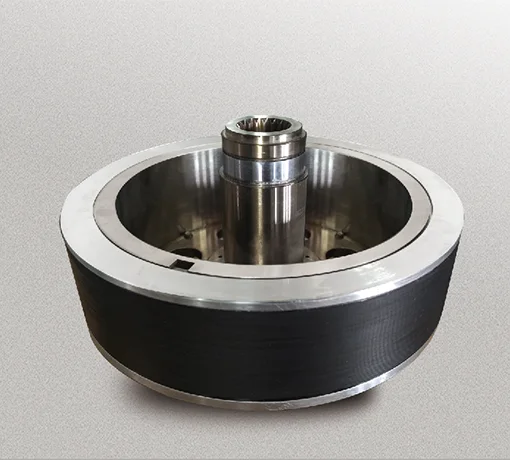

储能飞轮
以碳纤维复合材料为方向的储能飞轮条目
结构与资料
飞轮转速与离心应力相关，结构设计需要同时考虑材料强度
读图
尺寸按对象读，配置分层读
复合辊/筒、管材与气胀轴的尺寸范围各不相同；辊体结构与辊面配置分开选择
耐温资料
°C四个条目相同常规 −50 至 120，特殊定制可达 180
资料列于复合辊/筒、复合材料管、气胀轴与其它复合材料辊；虚线段为特殊定制
- 轴头
- 普通碳钢、不锈钢、合金钢或铝合金
- 辊面
- 复合涂层、陶瓷、硬铬、铜、不锈钢、铝合金
- 包覆
- 三元乙丙、丁腈或聚氨酯等
- 表面设计
- 菱形槽
- 订购条件
- 几何尺寸、力学性能、载荷、转速、扭矩、温度与耐溶剂要求
产品说明
工作原理与选择条件
先按用途分对象
复合材料辊/筒、导辊、管材与气胀轴在产品资料分别列示；导辊服务于导引；凸键式气胀轴用于收放卷；复合材料管可作为结构基础
轴、辊、管的几何尺寸、支承与受力方式不同，不能把其中一种的最大长度或壁厚当作整个产品家族的统一规格
碳纤维轴体与气胀机构
碳纤维气胀轴以碳纤维材料构成轴体，键条按圆周等分错开
铝制凸键或橡胶键、橡胶内胆与快速充排气气嘴，共同组成气胀机构；它与套筒系统使用的气胀芯轴应按具体接口分别讨论
辊体结构与辊面配置分开
复合材料辊资料列出不同轴头材料，也列出陶瓷、金属涂层和多种包胶；辊体提供结构，表面与被接触材料及环境配合
防粘是其中一类表面需求；陶瓷、硬铬、丁腈或聚氨酯等不是可以互换的材料名称，需要结合介质、温度与接触用途确定
尺寸之外，还要读哪些工况
资料中的辊筒订购条件包括几何尺寸、力学性能、载荷、转速、扭矩、温度与耐溶剂要求；它们说明辊体设计不只是一张直径与长度表
同一个碳纤维材料名称不能直接确定临界转速、整辊挠度或耐温；这些表现与完整结构和配置有关
规格按具体对象阅读
复合辊/筒产品资料列直径50–800 mm、长度可达8,000 mm、壁厚1–30 mm；管材的直径起点为20 mm；气胀轴则列3–12英寸、长度可达4,000 mm、壁厚5–30 mm
这些是不同对象的资料范围，不能合成一条同时覆盖所有用途的最大能力宣称
