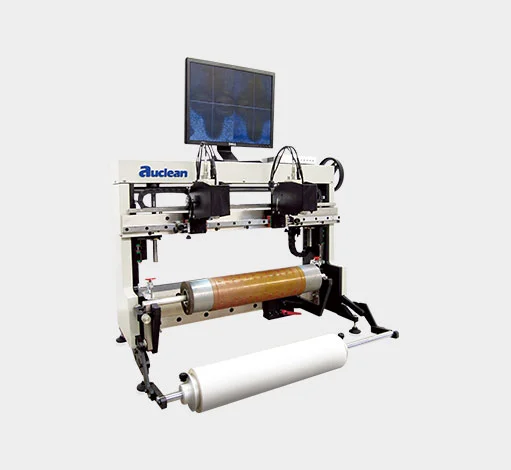

3S通用型（带轴）贴版机
面向窄幅带轴版辊的3S通用型贴版机
- 幅宽
- ≤700 mm
- 周长
- 127–840 mm
结构与资料
双摄像头放大识别十字线，镜头焦距与位置可微调
可移动支架固定不同长度版辊，配卷筒双面胶带安装支架
产品 · 04 / 09
贴版与印版安装
先看版辊怎样支承，再看镜头与旋转怎样定位；3S、5S与数控、全自动的差别需要按具体机型阅读
- 工作位置
- 印前 · 印版安装与对位
- 关注
- 带轴、套筒与自动化
- 条目
- 11 项
- 相关指南
- 从供墨到清洗，认识四个工作环节
目录
具体产品与配套
型号与常显规格在前，结构与资料可逐项展开
贴版机与配套型号对照 · 11 项
| 条目 | 系列 | 版辊支承 | 幅宽 | 周长 | 对位与定位 |
|---|---|---|---|---|---|
| 3S通用型（带轴）贴版机 | 3S | 带轴 | ≤700 mm | 127–840 mm | 双摄像头十字线对位 |
| 3S套筒型贴版机 | 3S | 套筒 | ≤700 mm | 127–840 mm | 双摄像头十字线对位 |
| 3S双顶型贴版机 | 3S | 双顶 | ≤700 mm | 127–840 mm | 双摄像头十字线对位 |
| 3S圆盘支承型贴版机 | 3S | 圆盘支承 | ≤700 mm | 140–650 mm | 双摄像头十字线对位 |
| 5S通用型（带轴）贴版机 | 5S | 带轴 | ≤1,520 mm | ≤1,400 mm | 双摄像头十字线对位 |
| 5S双顶型贴版机 | 5S | 双顶 | ≤1,520 mm | ≤1,400 mm | 双摄像头十字线对位 |
| 5S套筒型（悬臂）贴版机 | 5S | 套筒（悬臂） | ≤1,520 mm | ≤1,400 mm | 双摄像头十字线对位 |
| 5S数控套筒型贴版机 | 5S 数控 | 套筒 | — | — | 镜头移动与轴旋转伺服闭环；产品资料标称其重复定位精度在 0.01 mm 以内 |
| 5S数控双顶型贴版机 | 5S 数控 | 双顶 | — | — | 镜头移动与轴旋转伺服闭环；产品资料标称其重复定位精度在 0.01 mm 以内 |
| 5S全自动贴版机 | 5S 全自动 | — | — | — | 视觉检测与全伺服控制自动对版 |
| 剥版机 | 贴版前后 | — | — | — | 宽幅气胀套筒式印版辊的贴胶带与剥版，不是贴版机的另一自动化等级 |
产品图与结构资料
下列范围来自相应产品资料，不同上限不能叠加为同一规格，具体尺寸、工况与配置需一起确认
3S 窄幅贴版机
4 项

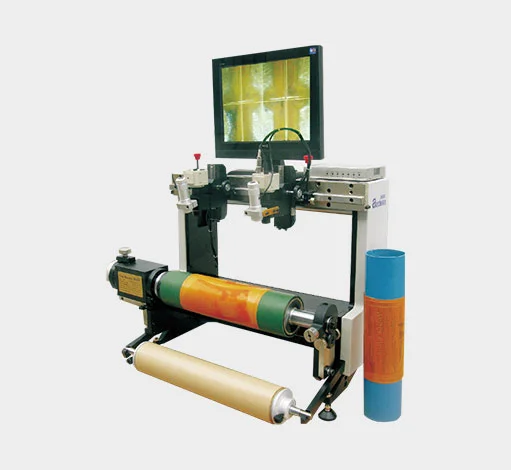

3S套筒型贴版机
面向窄幅气胀套筒版辊的3S套筒型贴版机
- 幅宽
- ≤700 mm
- 周长
- 127–840 mm
结构与资料
双摄像头显示对位十字线
左侧悬臂气胀轴可旋出充气，右侧托架复位锁紧；配胶带支架

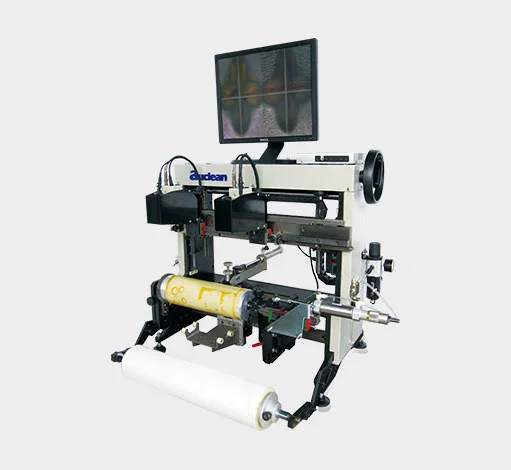

3S双顶型贴版机
面向窄幅双顶式版辊的3S双顶型贴版机
- 幅宽
- ≤700 mm
- 周长
- 127–840 mm
结构与资料
左侧固定顶紧，右侧由脚踏气动控制伸缩
双摄像头放大识别十字线，配卷筒双面胶带支架

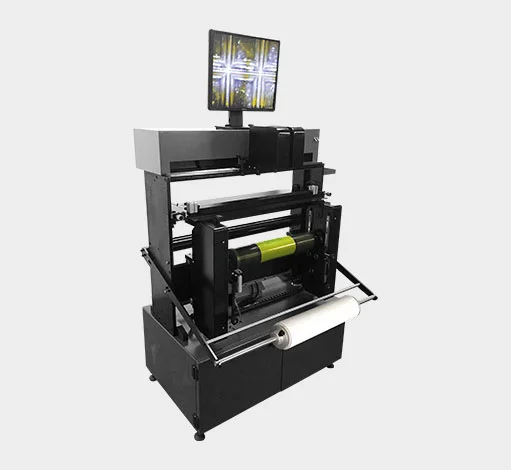

3S圆盘支承型贴版机
面向窄幅圆盘支承式版辊的3S贴版机
- 幅宽
- ≤700 mm
- 周长
- 140–650 mm
结构与资料
左右托架支承圆盘，采用气动升降
双摄像头配合手动微调后平台，配胶带支架
5S 宽幅贴版机
3 项

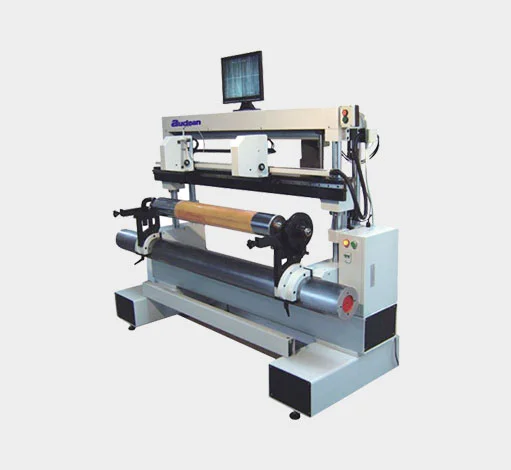

5S通用型（带轴）贴版机
面向宽幅带轴版辊的5S通用型贴版机
- 幅宽
- ≤1,520 mm
- 周长
- ≤1,400 mm
结构与资料
双摄像头放大十字线，可移动支架固定不同长度版辊
贴版平台、压辊、裁刀、镜头位置数显及双脚位脚踏开关为选配

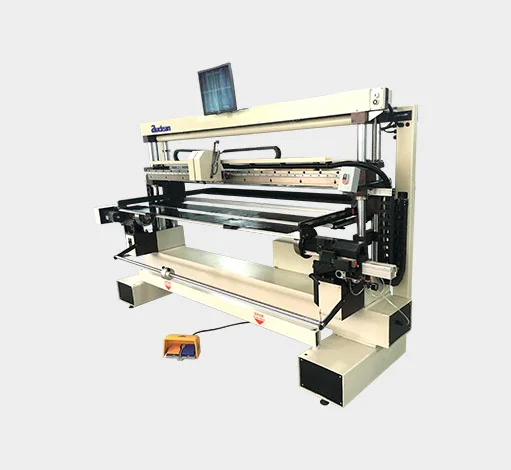

5S双顶型贴版机
面向宽幅双顶式版辊的5S贴版机
- 幅宽
- ≤1,520 mm
- 周长
- ≤1,400 mm
结构与资料
左侧固定顶紧，右侧气动伸缩，双脚位脚踏控制版辊正反转
贴版平台、压辊、裁刀与镜头位置数显为选配

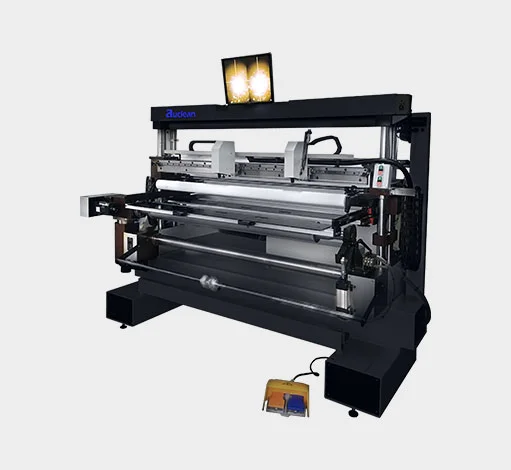

5S套筒型（悬臂）贴版机
面向宽幅气胀套筒版辊的5S悬臂贴版机
- 幅宽
- ≤1,520 mm
- 周长
- ≤1,400 mm
结构与资料
左侧悬臂气胀轴与右侧复位锁紧托架配合装卸
脚踏控制正反转；贴版平台、压辊、裁刀与镜头数显为选配
5S 数控与全自动
3 项

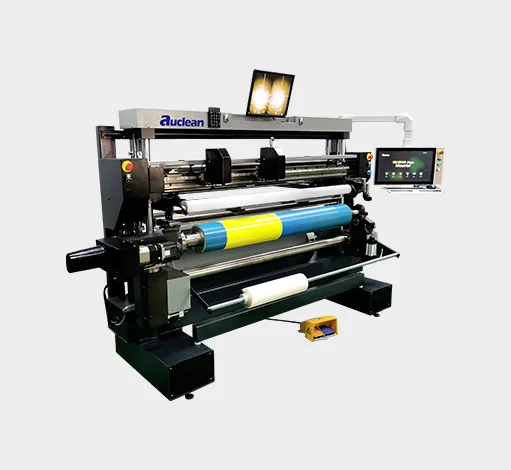

5S数控套筒型贴版机
为多版多位和错位贴版配置的5S数控套筒型贴版机
- 镜头移动与轴旋转的重复定位精度
- 产品资料标称0.01 mm以内
结构与资料
镜头移动与气胀轴旋转采用伺服闭环控制
工控机配自主操作界面，配方数据库用于保存与追溯设定数据

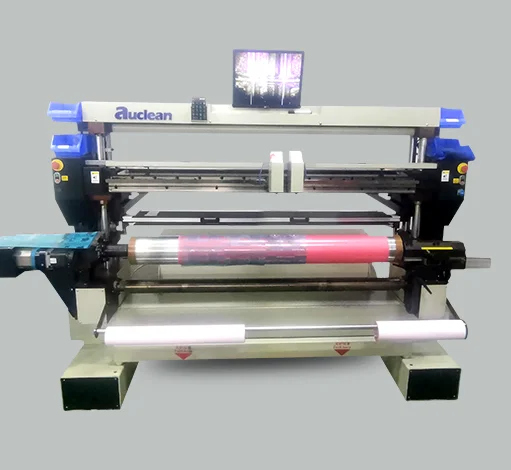

5S数控双顶型贴版机
为多版多位和错位贴版配置的5S数控双顶型贴版机
- 镜头移动与轴旋转的重复定位精度
- 产品资料标称0.01 mm以内
结构与资料
镜头移动与旋转定位采用伺服闭环控制
配工控机操作界面与配方数据库；结构应按双顶式版辊配置确认

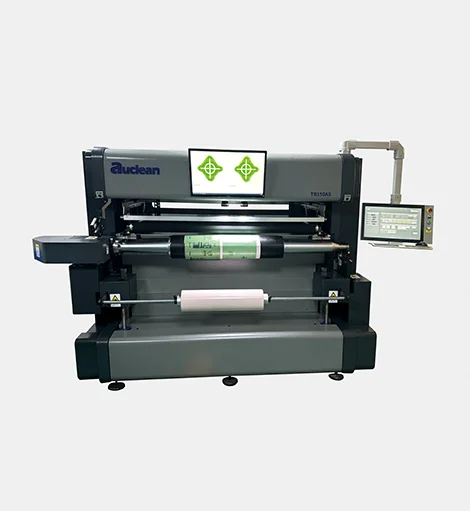

5S全自动贴版机
以视觉检测与全伺服控制实现自动对版的5S贴版机
结构与资料
视觉系统识别对版偏差并进行纠正
配置包括一键贴版操作、质量报告生成及远程调试功能
贴胶带与剥版
1 项

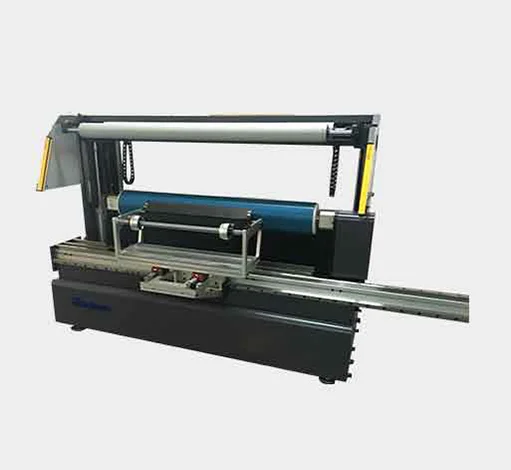

剥版机
用于宽幅套筒式印版辊贴胶带与剥版的设备
结构与资料
采用双辊挤压剥版方式
移动式双面胶带支架也服务于贴胶带环节
产品说明
工作原理与选择条件
带轴、双顶、悬臂与圆盘支承
窄幅3S系列包括带轴、套筒、双顶与圆盘支承四种形式；带轴型通过移动支架固定版辊；双顶型用两端顶紧机构；套筒型使用悬臂气胀轴及复位锁紧托架；圆盘支承型用托架支承圆盘
宽幅5S系列同样区分带轴、双顶与套筒悬臂；选择时先确认版辊接口与支承形式，再看幅宽与周长
摄像对位与数控定位
3S及基础5S条目以双摄像头放大十字线，在显示器上观察，镜头焦距与位置可微调
5S数控型把镜头移动与旋转定位交给伺服闭环控制，配合工控机界面与配方数据库，服务于多版多位、错位贴版
全自动型增加什么
5S全自动贴版机采用视觉检测与全伺服控制系统进行自动对版，可识别和纠正对版偏差；产品资料另列有一键操作、质量报告与远程调试功能
适用印版、胶带与操作配置需要结合设备确认
规格中的幅宽、周长与重复定位
多数3S条目列出幅宽700 mm以内、周长127–840 mm；圆盘支承型周长为140–650 mm；基础5S条目列出幅宽1,520 mm以内、周长1,400 mm以内
数控型旧版资料标称镜头移动与轴旋转的伺服闭环重复定位精度在0.01 mm以内；这项指标描述定位动作，最终贴版表现还与印版、胶带及配置有关
贴胶带与剥版也有对应设备
剥版机面向宽幅气胀套筒式印版辊，采用双辊挤压剥版，并配有移动双面胶带支架
它对应贴版前后的一项操作，不能把剥版机和全自动贴版机视为同一自动化等级的两个型号
